浮动头换热器，管板两端只有一端固定在壳体上，另一端相对于壳体可以自由移动，称为浮动头。浮头由浮管板、钩环、浮头端盖组成。它是可拆卸连接，管束可从壳体中抽出。管束和壳体的热变形不受相互约束，因此不存在热应力。本实用新型的优点是管间和管内清洗方便，不会产生热应力;但其结构复杂，成本高于固定管板换热器，设备体积大，材料消耗大，运行中无法检查浮头端盖，制造过程中对密封要求高。适用于管壳与管束温差大或管壳侧介质易结垢的场合。

浮动头端结构自我们换热器技术众筹团队成立以来，有七位朋友积极参与。今天我们介绍的是浮头换热器的换热技术众筹。在浮头换热器的结构设计中，浮头端盖的密封问题是浮头部件结构设计中的一个重要因素。影响浮头端盖密封的重要部件有钩环、浮头盖等。

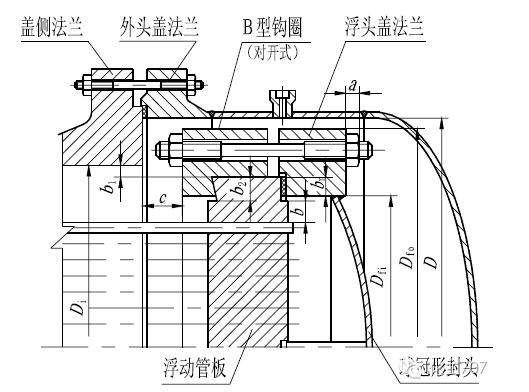

浮动头换热器的浮动头端结构由缸体、外封头侧法兰、浮动头管板、钩环、浮动头盖、外封头盖、螺孔、钢环等组成。钩环浮头的详细结构如下图所示。
浮头盖是浮头换热器的重要组成部分。浮头罩结构如下图所示。
的浮动头端结构新浮头换热器由一个圆柱,一侧法兰外头罩,浮动管板,一个钩环,一个浮动顶盖,外头罩,螺钉孔和钢圈,等的结构特点是凹或梯形密封面安排内部一侧法兰外一侧的外头罩,和多数的螺丝是均匀分布通过钻探和螺纹或焊接外一侧靠近密封面,和钩环和相关的部分移除浮头密封槽的头管板是原始凹槽,和另一个阶梯槽与管板的中心圆中心和半径略大于管束的外直径在同一端面上,打开所述管片拼合槽只与所述梯槽连接，不与所述凹槽连接。
浮动头换热器一端的管板固定在壳体与管箱之间，另一端的管板可以在壳体内自由移动，现场可见。换热器的管壳和管束的热膨胀是自由的，管束可以抽出，便于管间和管内的清洗。其缺点是结构复杂，成本高(比固定管板高出20%)，运行时浮头有泄漏，不易检查和操作。浮头换热器适用于管束温差大或管束侧介质易结垢的场合。
浮头法兰是一种宽面法兰，它与梯子凸台连接，位于同一端面上。凸台、阶梯凸台和中分隔板分别与浮头管板的凹面和梯槽配合，浮头法兰与不折叠球面密封，封头组焊为浮头盖，其法兰螺孔与浮头管板的螺孔或螺钉相配合，浮头管板的凹面和阶梯槽、中分槽、垫片用螺栓或螺母压紧。必要时，可适当增大浮头管板的厚度、直径和筒体的内径，并相应增大相关零部件的尺寸；另提供一个无外力的辅助钢环，环体内径大于筒体外径浮头管板，钢环的一端设有法兰，与顶盖外侧面法兰内表面的凹面或阶梯状密封面连接密封，另一端设有法兰或其他结构与原凹槽和垫片或外圈密封浮头管板。
